在机械制造企业的研发与生产全流程中，机械图纸是核心技术载体，涵盖零件图、装配图、工艺图等多种类型，贯穿产品设计、审批、生产、运维等各个环节。随着企业规模扩大和产品迭代加速，图纸数量呈爆发式增长，传统管理模式的弊端日益凸显，成为制约企业高效运转的瓶颈。三品图纸管理系统依托深耕制造业20年的实践经验，针对机械设计图纸管理痛点构建精准管控方案，助力企业实现机械图纸全生命周期规范化管理。

一、机械设计图纸管理核心难题解析

当前机械制造企业在图纸管理中普遍面临“杂、乱、险、低效”四大核心问题，严重影响研发效率与生产落地质量，具体表现如下：

存储分散无序，检索与共享壁垒突出

传统模式下，机械图纸多存储于设计师个人电脑、共享文件夹或U盘等设备，缺乏统一载体，不同项目、类型图纸混杂存放，未形成标准化分类体系。设计师查找某一版本图纸需跨多路径检索，某汽车零部件企业此前单次图纸检索平均耗时达15分钟，极大占用核心工作时间；同时分散存储易导致图纸丢失、损坏，异地团队无法实时获取最新图纸，数据共享存在严重障碍。某市政设计研究院曾因历史图纸分散归档，导致老旧项目运维时图纸查找耗时超2天，影响运维进度。

版本管理混乱，易引发生产失误

机械设计需多次修改优化，设计师常通过手动命名（如“XXX-V2”“XXX-终版”）区分版本，缺乏统一管控机制。多团队并行设计时，易出现版本覆盖、编号冲突，生产部门误用旧版本图纸导致产品报废、模具损坏的情况屡见不鲜。某重型装备项目中，传动轴直径从Φ80调整为Φ85，但关联轴承座工程图未更新，导致采购错误，直接经济损失达数十万元；且图纸修改痕迹无法完整追溯，后续核查变更原因、评估影响范围时无据可依。

权限管控缺失，核心技术安全存忧

机械机械图纸包含企业核心技术机密，传统管理模式下权限划分模糊，缺乏精细化管控。普通员工可随意访问、复制、修改核心图纸，实习生误删关键文件、离职员工拷贝技术资料等情况难以防范，且图纸传输与使用过程无有效追溯手段，泄密后无法定位责任主体，违背GJB9001C等行业认证规范。某航空零部件企业曾因核心图纸被离职员工拷贝，导致技术外泄，错失重要项目合作机会。

协同与数据联动低效，跨部门衔接不畅

设计、工艺、生产等部门缺乏统一协同平台，图纸审批依赖线下签字或邮件传输，流程繁琐且周期长，平均审批周期达7天。同时图纸与BOM表、工艺文件等数据脱节，人工编制BOM错误率高达12%，设计BOM向生产BOM转换需反复手动调整，易出现数据断层。某新能源电池企业曾因BOM更新延迟，导致生产缺料，影响百万订单交付进度。

二、三品机械设计图纸管理系统精准解决方案

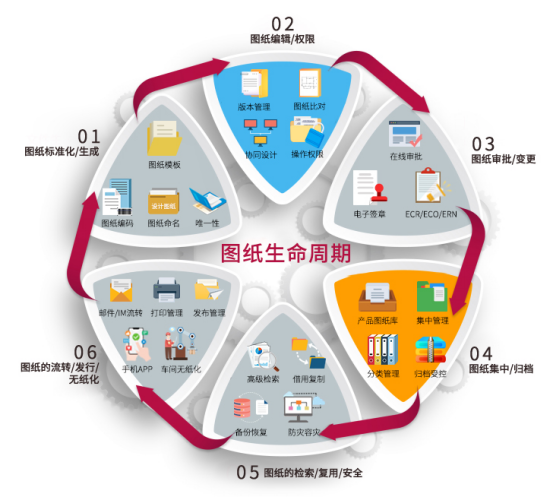

针对上述难题，三品图纸管理系统以“全流程管控、智能协同、安全闭环”为核心，构建适配机械制造企业需求的精准管理体系，实现机械图纸从设计到归档的全生命周期规范化管理，具体解决方案如下：

集中化存储+智能检索，破解分散混乱痛点

三品机械图纸管理系统搭建统一电子仓库，实现所有机械图纸及关联文件集中存储，支持按产品、项目、类型等维度构建标准化分类体系，结合树形结构展示产品与零部件层级关联。同时支持200+格式解析，自动提取图纸元数据构建知识图谱，设计师通过关键词、编码、版本号等多条件组合检索，图纸调取时间从小时级压缩至10秒内。某大型工程机械集团通过该功能，将图纸管理量从50万份增至200万份，人员未增加，检索效率提升90%以上。

全周期版本追溯，保障数据一致性

三品图纸管理系统内置自动化版本管理机制，设计师修改图纸检入后，自动生成新版本号，完整记录操作人、修改时间、修改内容等信息；支持任意两版本图纸差异对比，快速定位修改细节，保留完整版本演进轨迹，实现逆向追溯。针对设计变更，构建标准化审批流程，变更通过后自动同步至关联图纸与部门。某装备制造企业通过该功能，将工程变更周期从14天压缩至3天；某新能源电池企业上线后，版本错误导致的生产事故下降95%。

精细化权限管控，筑牢安全防线

采用军工级安全保障体系，构建传输/存储/访问三重加密+水印+操作留痕的全流程安全机制。基于角色与场景划分精细化权限，针对不同岗位、项目设置图纸读取、修改、下载、打印等操作权限，确保“正确的人在正确时间访问正确的数据”，所有操作行为记入系统日志，形成完整审计轨迹，满足GJB9001C等行业认证要求。某军工单位通过该系统实现图纸零泄密，通过GJB9001C认证效率提升60%；某精密仪器厂商通过权限管控，外发图纸泄露风险降低100%。

多维度协同+数据联动，提升全流程效率

搭建跨部门协同平台，支持设计师、工艺师、生产工程师等多角色在线批注、实时沟通，协作意见直接关联图纸节点；内置电子化审批流程，支持智能终端提醒与移动办公，审批周期从平均7天缩短至8小时。同时深度集成主流机械软件及ERP、MES系统，自动从图纸提取信息生成BOM表，实现设计BOM向工艺BOM、生产BOM一键转换，BOM错误率降低80%。某汽车零部件客户通过该功能，BOM变更效率提升70%；某智能家居企业通过系统与MES对接，订单到交付周期缩短30%。

三、三品机械设计图纸管理系统应用效益

企业引入三品机械设计图纸管理系统后，在效率提升、成本控制、风险防范等方面实现显著改善，核心效益体现在三大维度，各维度具体成效及客户案例如下：

研发效率大幅提升，技术资产有效沉淀

通过智能检索与集中管理，图纸查找与调取效率提升70%以上，重复设计率降低40%；标准化版本管理与变更流程，减少因版本混乱导致的返工与沟通成本，新品研发周期平均缩短25%-35%。同时系统构建企业专属图纸与工艺知识库，通用件、标准件可跨项目复用，新人培养周期缩短60%。某重型机械集团上线后，设计复用率从15%提升至45%，年均节省研发成本超800万元；某精密仪器厂商通过知识库建设，新员工独立上手时间从3个月缩短至1个月。

生产成本显著降低，生产失误大幅减少

通过精准版本管控与数据联动，有效避免因图纸错误导致的产品报废、模具损坏等损失，生产返工率降低70%以上；BOM自动生成与转换功能减少人工录入工作，降低数据错误引发的采购错漏成本。某汽车零部件企业通过该功能实现“设计完成即生产备料”，采购效率提升40%；某大型工程机械集团年节约纸张、打印成本超300万元；日本KITZ公司通过系统实现机械到SAP的BOM自动部署，消除人工录入错误，QCD（质量、成本、交付）指标显著提升。

管理水平与合规能力全面提升，支撑规模化发展

系统实现图纸管理规范化与标准化，消除传统管理模式的随意性，企业整体管理效率提升40%；军工级安全机制与完整审计轨迹，有效防范核心技术泄密与合规风险，助力企业顺利通过行业认证；跨部门与跨地域协同能力提升，打破组织与空间壁垒。某军工单位借助系统快速通过GJB9001C认证；某新能源电池龙头企业通过全球7大研发中心协同平台，实现跨国高效协作，专利申报材料准备时间减少65%。

四、总结

机械设计图纸的精准管理是企业提升研发效率、保障生产质量、防范技术风险的核心支撑，传统分散式、人工化的管理模式已无法适配数字化时代的发展需求。三品图纸管理系统立足机械制造企业的实际痛点，通过集中存储、智能检索、版本追溯、权限管控、协同联动等核心功能，构建覆盖图纸全生命周期的精准管理体系，实现机械图纸从“无序管控”向“规范高效”的转型。

作为国家级专精特新“小巨人”企业，三品软件凭借500+制造企业服务经验，已助力2000+企业实现图纸管理数字化转型。未来，三品系统将持续迭代优化，深度适配机械制造行业的发展需求，为企业提供更智能、更高效的图纸管理解决方案，助力企业提升核心竞争力，加速数字化转型进程。
