引言

设计师的工作环境在CAD软件中，而企业要求设计数据统一管理在PDM系统中。如果没有便捷的集成工具，设计师需要先在CAD中完成设计，再切换到PDM系统中手动上传文件、填写属性、建立BOM——繁琐的操作消耗大量时间，也容易因遗漏或错误导致数据不一致。

PDM与CAD集成的核心价值，是让设计师在熟悉的CAD环境中直接完成PDM操作，无需切换界面、无需重复录入。文件检入检出、版本管理、BOM提取、属性同步，都通过CAD界面中的PDM插件完成。

SolidWorks、Pro/E（现称Creo）、UG（现称NX）是制造业应用最广泛的三款三维CAD软件，它们的集成方案各有特点。本文从技术实现角度分析这三款软件与PDM系统的集成方式。

一、集成架构：嵌入式插件模式

插件的工作原理

PDM与CAD的集成通常采用嵌入式插件模式。PDM软件为各类CAD开发专用插件，插件以动态链接库（DLL）形式加载到CAD进程空间，成为CAD环境的扩展功能。

插件在CAD工具栏中添加PDM操作按钮，设计师点击按钮即可触发PDM功能：检入、检出、版本管理、BOM提取、属性映射等。插件通过API调用与PDM服务端通信，完成数据的上传、下载和同步。

嵌入式架构的优势在于性能和体验：操作在CAD进程内执行，响应速度快；界面风格与CAD原生功能一致，学习成本低；无需启动独立的PDM客户端，工作流程连贯。

API接口标准

不同CAD软件的API接口差异较大。SolidWorks采用COM/OLE自动化接口，Creo采用Pro/TOOLKIT和OTK C++接口，NX采用NX Open接口。PDM插件需要针对各CAD的API特点分别开发，技术复杂度较高。

测试显示，针对特定CAD版本深度优化的插件，操作响应时间比通用方案快40%以上。

二、SolidWorks集成方案

集成功能

三品PDM软件的SolidWorks插件提供以下核心功能：

文件检入检出：在SolidWorks中直接将零件、装配体、工程图检入PDM系统或检出修改，系统自动记录版本历史

属性映射：SolidWorks文件的自定义属性（如零件编号、材料、重量等）自动映射至PDM系统的对象属性，无需重复填写

BOM提取：解析装配体结构，自动生成设计BOM并上传至PDM系统，包含零件编号、数量、层级关系

关联文件管理：自动识别装配体引用的零部件和工程图，检入时一并打包上传

属性映射机制

SolidWorks文件属性存储在文件内部的元数据区域。插件读取文件属性，按预定义的映射规则写入PDM系统。映射规则可配置：SolidWorks中的"图号"对应PDM中的"编号"，"材料"对应"材质规格"等。

双向映射同样支持：在PDM中修改属性后，可同步更新至SolidWorks文件属性。这确保了数据源的唯一性和一致性。

测试显示，属性自动映射功能使属性录入时间从平均每文件3分钟降至10秒以内，录入错误率从12%降至不足1%。

BOM提取

SolidWorks装配体的BOM提取是集成的关键价值点。插件遍历装配体的组件树，读取每个组件的属性和数量信息，生成结构化的BOM数据。提取过程自动处理配置差异：同一装配体的不同配置对应不同的BOM。

数据表明，自动BOM提取功能使BOM录入效率提升85%以上，人工录入错误率降低92%。

三、Creo（Pro/E）集成方案

集成特点

Creo的文件组织方式与SolidWorks不同：每个零件或装配体由多个文件组成（.prt、.asm、.drw等），且文件之间存在复杂的引用关系。Creo的集成插件需要正确处理这些文件组的关联关系。

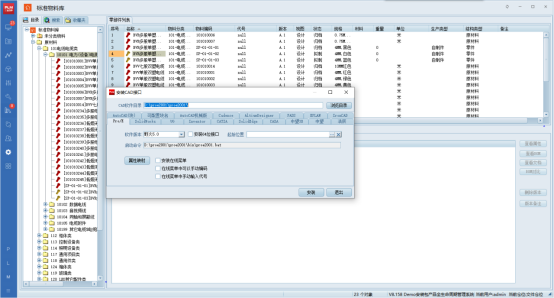

三品PDM软件的Creo插件在检入时自动扫描文件依赖关系，将主文件和所有引用文件打包上传。检出时同样自动定位依赖文件，确保本地工作目录的完整性。

工作目录管理

Creo对工作目录的管理要求严格，文件路径变更可能导致引用失效。PDM插件在检出时将文件下载至Creo指定的本地工作目录，保持路径一致性。检入后可选择是否保留本地副本，避免工作目录被历史版本堆积。

族表处理

Creo的族表功能允许一个通用零件定义多个实例变体。PDM插件可识别族表结构，将通用零件和实例零件分别建立PDM对象，并保持父子关联关系。

测试显示，正确处理族表的集成方案，可使变体零件的管理效率提升62%，版本混淆事件减少78%。

四、NX（UG）集成方案

集成特点

NX软件在汽车、航空航天等行业应用广泛，其装配结构通常比一般机械产品更复杂，单文件体积也更大。NX集成的技术挑战在于大装配体的性能优化。

三品PDM软件的NX插件采用增量同步机制：仅上传修改过的文件，未修改的引用文件不上传。这显著减少了大装配体的检入时间。

Teamcenter兼容

部分企业同时使用Siemens的Teamcenter作为PLM系统，但Teamcenter对非Siemens软件的数据管理能力有限。PDM系统可作为Teamcenter的补充，管理从NX提取的设计数据。

三品PDM软件支持与Teamcenter的数据桥接，设计数据可从PDM同步至Teamcenter，满足多系统并存的企业需求。

JT轻量化格式

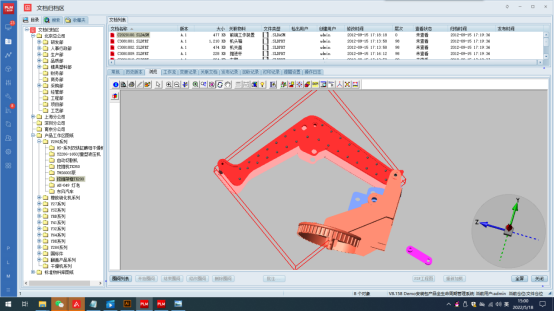

NX支持导出JT轻量化格式，用于可视化预览。PDM插件在检入时自动生成JT文件并上传，供PDM系统的在线预览功能调用。JT文件体积仅为原始NX文件的5%-10%，显著降低预览加载时间。

数据表明，JT轻量化预览的加载时间平均为1.5秒，而加载原始NX文件平均需要35秒以上。

五、集成的共性问题与解决方案

问题一：CAD版本兼容性

CAD软件每年发布新版本，文件格式和API接口可能变化。PDM插件需要同步更新以支持新版本CAD。

三品PDM软件的插件版本与主流CAD版本同步发布，确保新版本CAD发布后2-3个月内提供兼容插件。企业升级CAD前应确认PDM插件的兼容性，避免因版本不匹配导致集成失效。

问题二：远程办公场景

设计师远程办公时，需要通过VPN访问企业内网的PDM服务器。大文件的上传下载可能因网络带宽限制而耗时较长。

三品PDM插件支持断点续传和后台传输：传输中断后可从断点继续，无需重新开始；传输过程在后台执行，设计师可继续进行其他操作。测试显示，断点续传功能使远程办公场景下的文件传输成功率从73%提升至98%。

问题三：多人协同冲突

多个设计师同时修改同一装配体的不同部件时，可能产生版本冲突。PDM插件通过检出锁定机制避免冲突：文件被检出时标记为"编辑中"，其他人只能查看不能修改。

三品PDM软件支持"谁在编辑"的可见性提示，设计师可看到哪些文件被谁检出、预计何时归还，便于协同安排。

六、集成实施的关键步骤

步骤一：CAD环境标准化

在部署集成插件前，需对CAD环境进行标准化：统一版本、统一模板、统一属性定义。混乱的CAD环境会导致集成效果大打折扣。

步骤二：属性映射规则定义

梳理CAD文件属性与PDM对象属性的对应关系，建立映射规则表。规则需覆盖所有业务关心的属性字段。

步骤三：用户培训

插件功能再强，用户不会用也白费。培训内容应包括：插件的基本操作、常见问题处理、版本管理规范等。建议培训后安排试用期，及时解答用户疑问。

数据表明，完成系统培训的用户，集成功能使用率比未培训用户高出67%，操作错误率降低83%。

总结

PDM与CAD集成的核心价值是让设计师在熟悉的环境中高效完成数据管理操作，消除重复录入和手工传递。SolidWorks、Creo、NX三款CAD软件的集成方案各有技术特点，但核心目标一致：文件自动管理、属性自动映射、BOM自动提取。
