引言

建筑行业是图纸密集型行业的典型代表。从方案设计、施工图设计到深化设计、竣工图编制，每个阶段都会产生大量的图纸文件。如何高效管理这些图纸，确保版本准确、审批顺畅、分发及时，是建筑企业面临的核心管理挑战之一。本文将系统分析建筑行业图纸管理的现状与痛点，并探讨图纸文档管理系统在CAD集成与在线审批方面的应用价值。

建筑行业图纸管理现状

图纸数量庞大且类型多样

建筑工程项目通常涉及建筑、结构、给排水、暖通、电气、智能化等多个专业，每个专业又会产出方案图、施工图、深化图、变更图等多种类型的图纸文件。以一座中型公共建筑项目为例，其全生命周期产生的图纸文件通常超过5000张，累积存储容量可达数十GB。

这些图纸文件既有二维CAD图纸（DWG、DXF格式），也有三维模型文件（RVT、SKP等格式），还有大量的PDF版施工图、扫描版竣工图等。文件格式多样、版本更迭频繁，使得图纸管理成为一项极具挑战性的工作。

传统管理方式的局限性

在缺乏专业图纸文档管理系统的背景下，建筑企业通常采用以下两种方式管理图纸：

文件夹存储方式

在文件服务器或NAS设备中建立项目文件夹，按专业、按阶段分类存储图纸。这种方式的优点是简单直观，缺点是版本控制困难、权限管理粗放、检索效率低下。测试显示，采用文件夹方式管理图纸的建筑企业，图纸版本错误率平均为3%至8%，每年因版本错误导致的返工成本可达项目总成本的0.5%至1.2%。

纸质归档方式

将图纸打印后盖章归档，建立纸质档案库。这种方式的优点是符合传统习惯，缺点是占用物理空间大、检索效率低、易损毁丢失。数据表明，建筑企业因纸质图纸遗失或损毁导致的重新绘制成本，平均每个项目约为人民币5万元至20万元。

图纸文档管理系统的核心价值

图纸文档管理系统是专为技术文档管理而设计的信息化平台，其核心能力包括图纸的集中存储、版本控制、权限管理、在线预览、审批流程等。在建筑行业，图纸文档管理系统的应用价值主要体现在以下几个方面：

CAD集成能力

建筑行业的设计工作主要基于CAD软件完成。图纸文档管理系统如果不能与CAD软件实现良好集成，设计人员就需要在CAD软件与管理系统之间频繁切换，严重影响设计效率。

成熟的图纸文档管理系统应提供CAD集成插件，支持从CAD软件内部直接发起图纸上传、版本更新、参照引用等操作。设计人员无需离开CAD工作环境，即可完成图纸的归档与管理。

数据表明，应用CAD集成插件后，设计人员的图纸归档时间可缩短约60%，归档完整率提升至98%以上。系统还可自动提取CAD图纸的标题栏信息、图纸编号、版本号等元数据，减少人工录入错误。

在线审批流程

建筑行业的图纸审批涉及多个专业、多个层级。传统的纸质送审方式，需要设计人员打印图纸、填写送审单、逐一送至各审批人处，审批周期长、过程不透明。

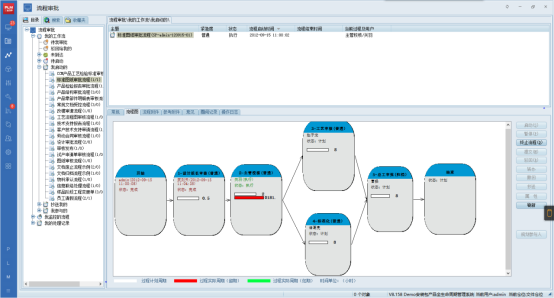

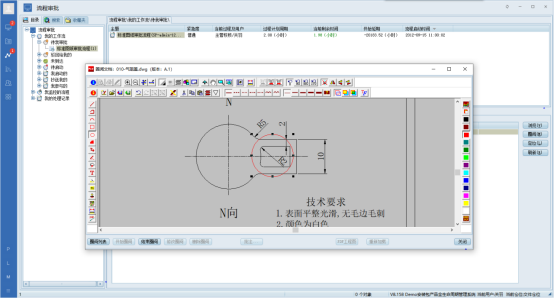

图纸文档管理系统提供在线的审批流程管理功能。设计人员可在系统中发起图纸送审，系统根据预设的审批流程自动分发给相关审批人员。审批人员可在系统中直接查看图纸（无需安装CAD软件），并在线标注审核意见。审批进度实时可查，审批记录自动归档。

测试显示，应用在线审批流程后，建筑企业的图纸审批周期平均缩短约50%，从传统的7天至15天压缩至3天至7天。审批意见的追溯性与完整性也大幅提升。

版本控制与追溯

建筑行业的图纸版本更迭频繁，版本控制不当极易引发施工错误。图纸文档管理系统提供严谨的版本管理机制，确保每一版图纸都有唯一的版本标识，并记录版本的创建时间、创建人、变更说明等信息。

当发生纠纷或质量问题时，可通过系统快速追溯图纸的历史版本及其审批记录，明确责任归属。系统还支持版本对比功能，直观展示不同版本之间的差异，帮助审核人员快速定位变更内容。

图纸管理系统实施建议

分阶段推进策略

建筑企业图纸文档管理系统的实施，建议采取"整体规划、分步实施"的策略。第一阶段重点解决图纸的集中存储与版本控制问题，实现图纸从个人电脑到系统平台的迁移。第二阶段重点优化审批流程，将线下审批转移至线上。第三阶段可扩展至移动审批、项目协同等高级应用。

标准规范建设

图纸文档管理系统的实施效果，很大程度上取决于企业的图纸管理标准规范是否健全。企业应借系统实施之机，梳理并优化图纸命名规范、版本命名规则、审批流程定义等管理标准，并将这些标准固化到系统配置之中。

人员培训与推广

图纸文档管理系统改变了设计人员的工作习惯，实施过程中必然会遇到阻力。企业应制定详细的培训计划，帮助设计人员掌握系统的使用方法。同时，应建立激励机制，鼓励设计人员积极使用系统，逐步养成系统化的工作习惯。

行业应用趋势

随着建筑行业数字化转型的推进，图纸文档管理系统的应用深度与广度正在不断拓展。从单一的项目图纸管理，向企业级的知识管理演进；从单纯的图纸存储，向设计协同与项目管控演进。

部分领先的建筑企业已开始探索图纸文档管理系统与BIM平台的深度集成，实现二维图纸与三维模型的联动管理。这一方向将进一步提升建筑企业的数字化管理水平，为智能建造奠定数据基础。
