前言

机械图纸作为机械制造企业技术沉淀与生产运营的核心载体，贯穿产品研发设计、生产装配、质量管控及运维服务全生命周期，其管理效率直接影响企业研发周期、生产成本与市场核心竞争力。当前，制造业数字化转型加速推进，传统图纸管理模式已难以适配多部门协同、跨地域协作及合规化管控的多元需求，各类管理痛点逐渐暴露，成为制约企业高质量发展的关键瓶颈。本文立足机械行业图纸管理实践，系统剖析现存核心问题，深入阐述三品图纸管理解决方案的赋能逻辑与实施路径，为企业突破管理困境、实现图纸管理数字化升级提供专业参考。

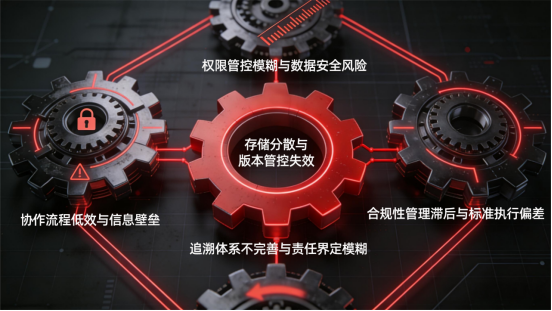

一、机械图纸管理现存核心问题

存储分散与版本管控失效

传统机械图纸管理多采用 “纸质归档 + 本地电子存储” 模式，图纸分散存放于个人电脑、U 盘、纸质档案柜等载体，缺乏统一存储架构。纸质图纸易受环境影响出现损坏、丢失，电子图纸无统一索引体系，查找需逐一检索，平均耗时超过 30 分钟。更突出的问题是版本管控缺失：图纸修改后未形成规范归档流程，不同部门或岗位使用的图纸版本不一致，导致生产装配时出现尺寸偏差、部件不匹配等问题，据行业统计，此类问题引发的生产返工率占比达 15%-20%，直接增加制造成本。

权限管控模糊与数据安全风险

机械图纸包含产品核心技术参数，属于企业核心知识产权，但传统管理模式中权限划分粗放，缺乏细粒度管控机制。一方面，无关人员可能接触敏感图纸，导致技术泄露；另一方面，核心岗位人员因授权不足无法及时获取所需图纸，影响工作推进。此外，图纸传输依赖邮件、即时通讯工具等非加密渠道，传输过程中存在被拦截、篡改的风险，而纸质图纸借阅无完整追溯记录，也为数据安全埋下隐患。某机械企业曾因图纸泄露导致核心产品被仿冒，直接经济损失超千万元。

协作流程低效与信息壁垒

机械产品研发涉及设计、工艺、生产、采购等多个部门，跨部门、跨地域协作场景频繁。传统模式下，图纸审核、批注需线下流转，或通过文件传输工具反复发送，导致审批周期长、意见反馈分散。例如，异地研发团队修改图纸后，需手动同步至生产部门，易出现传输延迟或版本遗漏，造成生产计划脱节。同时，各部门图纸数据孤立存储，缺乏统一共享平台，设计部门无法及时获取生产部门的实际反馈，导致图纸修改反复，研发周期延长 20%-30%。

追溯体系不完善与责任界定模糊

机械产品质量追溯要求图纸全生命周期信息可查，但传统管理模式中，图纸的创建、修改、审批、借阅等环节缺乏完整记录，仅依赖人工登记，易出现信息遗漏或错误。当产品出现质量问题时，无法快速追溯图纸的修改历史、审批节点及责任人，导致问题排查效率低下，难以精准定位根源。此外，部分企业图纸归档不及时，老旧图纸与现行图纸混杂存放，进一步加剧了追溯难度，不符合 ISO 9001 等质量管理体系对技术文件追溯性的要求。

合规性管理滞后与标准执行偏差

机械行业需遵循 GB、ISO 等多项国家及国际标准，企业内部也制定了相应的图纸绘制规范，但传统管理模式依赖人工校验图纸的合规性，效率低且易出错。部分图纸存在标注不规范、公差设置不符合标准、格式与企业规范不一致等问题，导致产品检测时无法通过合规性审核，影响市场准入。同时，行业标准更新后，企业未能及时同步调整图纸要求，老旧图纸未按新标准修订，进一步扩大了合规风险。

二、三品图纸管理解决方案的赋能路径

针对上述痛点，三品图纸管理解决方案以 “集中化、标准化、智能化” 为核心，通过技术架构优化与流程再造，实现机械图纸全生命周期的高效管控，具体赋能措施如下：

集中化存储与标准化版本管理

解决方案采用云端集中存储架构，支持海量 CAD、PDF 等格式图纸的统一存储，结合分布式备份技术确保数据安全。建立标准化分类索引体系，按产品型号、部件类型、图纸用途等维度进行分级归档，支持关键词、图纸特征、尺寸参数等多维度检索，查找时间缩短至 1 分钟内。版本管理模块自动记录图纸修改轨迹，保留所有历史版本，标注修改内容、修改人及修改时间，支持版本回溯与对比，确保设计、生产、采购等部门使用统一有效版本，从根源上避免版本混乱引发的生产失误。

精细化权限管控与全链路安全防护

基于角色的权限管理模型，将权限划分为查看、修改、下载、审批、分享等细粒度权限，按部门（设计、生产、采购）、岗位（设计师、工艺工程师、车间主任）进行精准授权，动态调整权限配置。图纸传输采用加密技术，借阅、下载、分享等操作均生成详细日志，支持异常行为预警。线上审批流程支持自定义节点配置，图纸审核自动流转至对应责任人，审批意见实时同步，审批周期缩短 50% 以上。

协同化作业平台与流程自动化

搭建跨部门协同作业平台，支持多人在线同步查看、批注图纸，批注意见集中展示，设计师可直接基于反馈进行修改，修改内容实时同步至所有关联人员。平台集成即时通讯功能，协作过程中可快速沟通疑问，减少信息传递环节。针对跨地域协作场景，支持移动端、PC 端多设备适配，确保异地团队随时获取最新图纸及协作信息。此外，解决方案与 AutoCAD、SolidWorks 等主流 CAD 软件无缝对接，图纸创建或修改后自动同步至系统，无需手动上传，实现设计与管理流程的自动化衔接，提升协作效率。

全生命周期追溯与责任精准界定

建立图纸全生命周期追溯体系，自动记录图纸从创建、修改、审批、发布到归档的完整流程信息，包括操作人、操作时间、修改内容、审批意见、借阅记录等，形成不可篡改的追溯链条。当产品出现质量问题时，可通过产品型号、部件编号快速定位对应图纸，追溯所有关联操作，精准界定责任主体，为问题排查与改进提供数据支撑。同时，追溯数据满足质量管理体系审核要求，助力企业通过合规性认证。

合规性内置与标准刚性执行

解决方案将国家及行业标准、企业内部图纸规范嵌入系统，建立标准化模板库，设计师绘制图纸时可直接调用模板，确保格式统一。系统内置合规性校验引擎，自动检测图纸的标注规范、公差设置、尺寸精度等是否符合标准要求，生成校验报告，标注不合规项并提供修改建议，减少人工校验成本，将合规性错误率降低 80% 以上。当行业标准更新时，系统可快速同步更新校验规则，确保图纸始终符合最新规范，降低合规风险。

技术集成与智能化应用

解决方案支持与 ERP、PLM、MES 等企业现有系统集成，实现图纸数据与生产计划、采购订单、生产执行等环节的数据互通，避免信息孤岛。

三、实施成效与价值总结

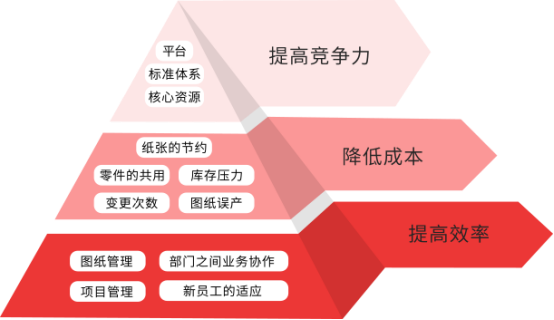

三品图纸管理解决方案通过解决机械图纸管理中的存储、版本、权限、协作、追溯、合规等核心痛点，为企业带来多维度价值：

一是效率提升，图纸查找效率提升 90% 以上，研发协作周期缩短 20%-30%，减少重复设计与生产返工；

二是风险降低，技术泄露风险、合规风险显著下降，责任追溯效率提升，满足质量管理体系要求；

三是成本节约，降低纸质存储、人工管理成本，减少因图纸问题导致的生产损失；

四是数字化支撑，推动图纸管理从传统模式向数字化、智能化转型，为企业整体数字化转型奠定基础。

在制造业数字化转型加速的背景下，机械图纸管理作为技术创新与生产运营的核心环节，其规范化、高效化水平直接影响企业核心竞争力。三品图纸管理解决方案以技术赋能管理，通过集中化存储、标准化流程、智能化应用，构建全生命周期管控体系，助力机械企业突破传统管理瓶颈，实现高质量发展。
